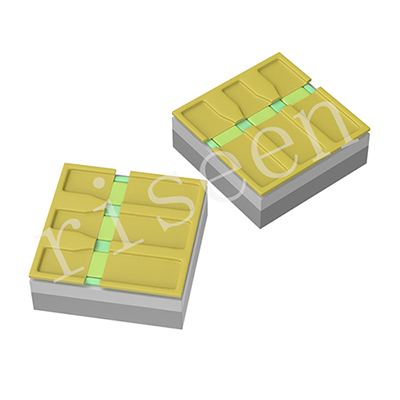

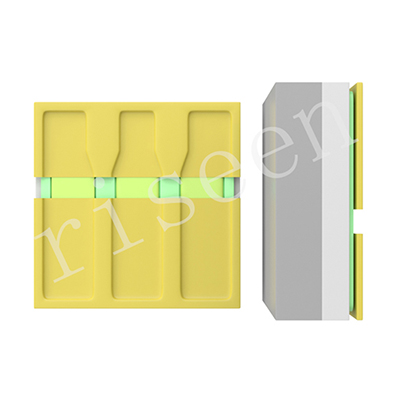

很多人都有在用紫光LED芯片，客戶在用的時候問的最多的一句話是為什么我的產品光衰的這么快，今天小編給大家簡單講講紫光LED芯片的光衰范圍

405nm~420nm波段的紫光LED，正常封裝條件下，1000小時光衰在10%~20%左右；

385nm~395nm波段的芯片，屬于偏深紫區，光衰會更明顯，一般在2%~35%之間；

365nm以下的深紫外（UVA靠下或UVB）芯片，如果散熱、封裝控制不好，光衰能到50%甚至更高。

當然，這些數據是指連續點亮1000小時左右的老化測試結果，不同廠家的工藝差異會很大，比如韓國、日系的高端芯片（PW）光衰能控制得比較穩，而部分國產芯片就會高出不少。

那為什么紫光LED光衰會比白光嚴重？

這里有幾個關鍵原因

波長越短，能量越高，對材料傷害越大。

紫光LED尤其是400nm以下的，光子能量強，會直接作用在封裝膠、透鏡、反射杯這些材料上。很多封裝膠長時間被UV照射后會黃化、老化，導致出光效率下降。

結溫高、熱管理差

紫光LED的電光轉換效率沒白光高，也就是說更多能量變成了熱。熱量積在芯片上，溫度高了就會加速晶格缺陷生成，發光效率掉得快。

封裝工藝影響大

紫光LED對封裝的依賴比白光更敏感。比如封裝金線粗細、熒光粉顆粒分布（如果是加粉型）、透鏡材料耐UV性，都會直接決定光衰速度。

好的廠商一般用陶瓷基板+抗UV硅膠+金線焊接的結構，這種可以把光衰控制在較小范圍內。

紫光LED的光衰永遠不是“完全避免”的問題，只能“控制在合理范圍”。

想要壽命長，核心還是三點：選好芯片、控溫、用對封裝材料。
