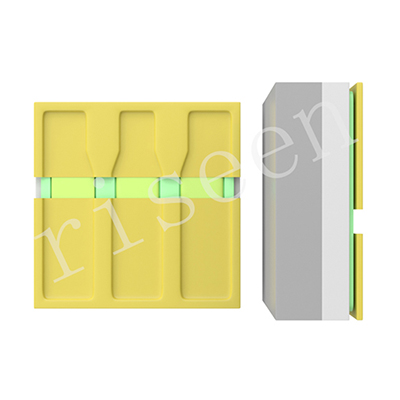

很多人會紫外LED芯片為什么能夠發光,它到底是如何實現的呢?下面小編給大家簡單介紹一下吧。
外延生長
紫外LED芯片一般都是用MOCVD(有機金屬化學氣相沉積)來長外延片。
首先把藍寶石或氮化鋁基板放進反應腔,高溫下讓各種氣體在上面一層一層長成你要的結構。
UVA(365~405nm)比較好長,用的是InGaN 系材料
UVB、UVC(300nm以下)就難多了,用的是AlGaN 系材料,鋁含量越高,越難搞。

光刻
外延片不能直接用,需要經過光刻,就是用光刻膠把圖案畫上去。
紫外LED由于材料差,電流擴散本來就不如藍光,所以光刻設計比可見光LED更挑剔。
刻蝕
最關鍵的就是 ICP 刻蝕(等離子刻蝕),把部分 P 層刻開,讓電極能接觸到更深層。
尤其是UVC 必須要凹槽刻蝕,因為鋁含量太高,P 層導電性差,必須刻掉一部分結構。

刻蝕刻深一點,電流擴散好一點
刻淺一點,發光效率好一點
金屬電極制作
紫外LED的電極不是隨便畫兩個點,它得能承受高溫、抗腐蝕,還不能吸收紫外光。
劃片
用激光劃片(UV 激光或綠光激光),把整片切成:
10x10 mil; 20x20 mil;30x30 mil或更大的 45mil、55mil UVC
切得不好,芯片邊緣容易爆裂,良率直線掉。
以上給大家介紹的這些就是紫外LED芯片的生長工藝,如果您還有想了解的話,歡迎隨時聯系我們。
